温度范围：-30到+120° C
间隙：通过粘着力极强的卡箍连接和既定原则，绝对无背隙。
使用寿命：按照技术规范操作，安全型联轴器可持久耐用且无需维护
配合间隙：轴套连接0.01 - 0.05毫米。
材料：
金属波纹管由高弹性不锈钢制成
安全部件：高强度硬化钢
夹紧套环：到80系列为铝制，从150系列起为钢制
技术参数：
额定扭矩：0.1 - 850 Nm
轴径为3 - 75毫米

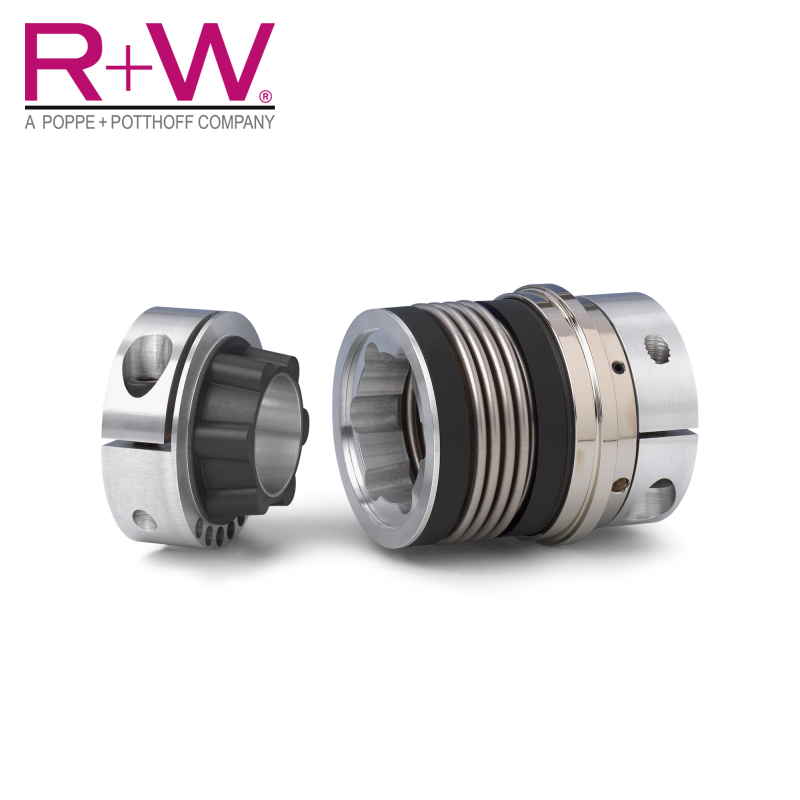

SK5型安全型联轴器的产品特点：
易于安装和拆卸
绝电且隔热
具有错位补偿功能
扭矩无级可调
| SK5 1.5 | SK5 1.5 F | SK5 2 | SK5 2 F | SK5 4.5 | SK5 4.5 F | SK5 10 | SK5 10 F | SK5 15 | SK5 15 F | SK5 30 | SK5 30 F | SK5 60 | SK5 60 F | SK5 80 | SK5 80 F | SK5 150 | SK5 150 F | SK5 300 | SK5 300 F | SK5 500 | SK5 500 F | SK5 800 | SK5 800 F | |||||||||||||||||||||
| 型号 | SK5 1.5 44 | SK5 1.5 44 F | SK5 2 48 | SK5 2 54 | SK5 48 F | SK5 54 F | SK5 4.5 60 | SK5 4.5 68 | SK5 4.5 60 F | SK5 4.5 68 F | SK5 10 70 | SK5 10 79 | SK5 10 70 F | SK5 10 79 F | SK5 15 76 | SK5 15 83 | SK5 15 76 F | SK5 15 83 F | SK5 30 89 | SK5 30 97 | SK5 30 89 F | SK5 30 97 F | SK5 60 105 | SK5 60 115 | SK5 60 105 F | SK5 60 115 F | SK5 80 115 | SK5 80 127 | SK5 80 117 F | SK5 80 129 F | SK5 150 116 | SK5 150 128 | SK5 150 118 F | SK5 150 130 F | SK5 300 143 | SK5 300 157 | SK5 300 146 F | SK5 300 160 F | SK5 500 166 | SK5 500 180 | SK5 500 170 F | SK5 500 184 F | SK5 800 196 | SK5 800 207 F |
| 总长度(mm) | 44 | 44 | 48 | 54 | 48 | 54 | 60 | 68 | 60 | 68 | 70 | 79 | 70 | 79 | 76 | 83 | 76 | 83 | 89 | 97 | 89 | 97 | 105 | 115 | 105 | 115 | 115 | 127 | 117 | 129 | 116 | 128 | 118 | 130 | 143 | 157 | 146 | 160 | 166 | 180 | 170 | 184 | 196 | 207 |
| 孔径范围(mm) | 3-8 | 3-8 | 4-12 | 4-12 | 4-12 | 4-12 | 5-16 | 5-16 | 5-16 | 5-16 | 5-20 | 5-20 | 5-20 | 5-20 | 8-22 | 8-22 | 8-22 | 8-22 | 10-25 | 10-25 | 10-25 | 10-25 | 12-32 | 12-32 | 12-32 | 12-32 | 14-38 | 14-38 | 14-38 | 14-38 | 14-38 | 14-38 | 14-38 | 14-38 | 30-56 | 30-56 | 30-56 | 30-56 | 35-60 | 35-60 | 35-60 | 35-60 | 40-62 | 40-62 |
| 外径(mm) | 19 | 19 | 25 | 25 | 25 | 25 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 49 | 49 | 49 | 49 | 55 | 55 | 55 | 55 | 66 | 66 | 66 | 66 | 81 | 81 | 81 | 81 | 81 | 81 | 81 | 81 | 110 | 110 | 110 | 110 | 123 | 123 | 123 | 123 | 134 | 134 |
| 径向偏差±(mm) | 0.15 | 0.15 | 0.15 | 0.2 | 0.15 | 0.2 | 0.2 | 0.35 | 0.2 | 0.35 | 0.2 | 0.3 | 0.2 | 0.3 | 0.15 | 0.2 | 0.15 | 0.2 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.25 | 0.30 | 0.25 | 0.3 | 0.3 | 0.35 | 0.3 | 0.35 | 0.35 | 0.25 |
| 角向偏差±(degree) | 1 | 1 | 1 | 1.5 | 1 | 1.5 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2.5 | 2 | 2.5 | 2.5 | 2.5 |
| 扭矩调节范围(Nm) |
0.1-0.6 0.4-1 0.8-1.5 |
0.3-0.8 0.6-1.3 |
0.2-1.5 0.5-2 |
0.2-1.5 0.5-2 |
0.2-1 0.7-2 |
0.2-1 0.7-2 |
1-3 3-6 |
1-3 3-6 |
2.5-4.5 | 2.5-4.5 |
2-6 4-12 |
2-6 4-12 |
2-5 5-10 |
2-5 5-10 |
5-10 8-20 |
5-10 8-20 |
7-15 | 7-15 |
10-25 20-40 |
10-25 20-40 |
8-20 16-30 |
8-20 16-30 |
10-30 25-80 |
10-30 25-80 |
20-40 30-60 |
20-40 30-60 |
20-70 30-90 |
20-70 30-90 |
20-60 40-80 |
20-60 40-80 |
20-70 45-150 |
20-70 45-150 |
80-150 | 80-150 |
100-200 150-240 200-320 |
100-200 150-240 200-320 |
120-200 160-300 |
120-200 160-300 |
80-200 200-350 300-500 |
80-200 200-350 300-500 |
60-150 100-300 250-500 |
60-150 100-300 250-500 |
400-650 500-800 650-850 |
200-400 450-800 |
