结构:使用带槽锥形夹紧套环和紧固不易松脱的压紧螺钉。
温度范围:-30到+120° C
间隙:通过粘着力极强的卡箍连接和既定原则,绝对无背隙。
使用寿命:按照技术规范操作,安全型联轴器可持久耐用且无需维护
配合间隙:轴套连接0.01 - 0.05毫米。
材料:
金属波纹管由高弹性不锈钢制成
安全部件:高强度硬化钢
套环部分:钢制
技术参数:
额定扭矩:5 - 2800 Nm
轴径为10 - 100毫米

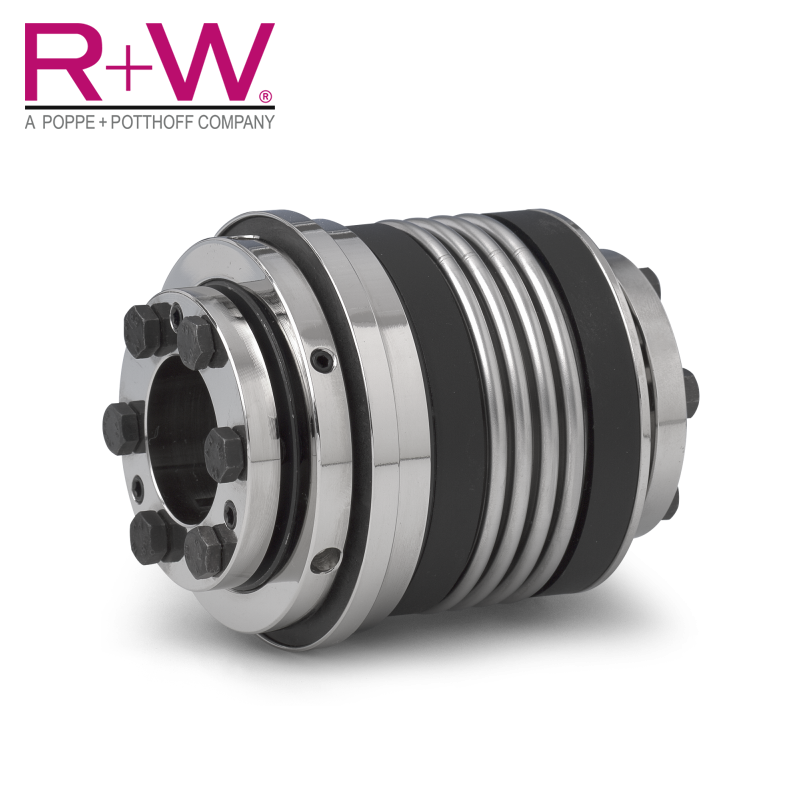

SK3型安全联轴器产品特点:
高夹紧力
具有错位补偿功能
安全型联轴器的扭矩无级可调
SK3 15 | SK3 15 F | SK3 30 | SK3 30 F | SK3 60 | SK3 60 F | SK3 150 | SK3 150 F | SK3 200 | SK3 200 F | SK3 300 | SK3 300 F | SK3 500 | SK3 500 F | SK3 800 | SK3 800 F | SK3 1500 | SK3 1500 F | SK3 2500 | SK3 2500 F | |||||||||||||||
型号 | SK3 15 62 | SK3 15 69 | SK3 15 62 F | SK3 15 69 F | SK3 30 72 | SK3 30 80 | SK3 30 72 F | SK3 30 80 F | SK3 60 84 | SK3 60 94 | SK3 60 84 F | SK3 60 94 F | SK3 150 93 | SK3 150 105 | SK3 150 93 F | SK3 150 105 F | SK3 200 99 | SK3 200 111 | SK3 200 102 F | SK3 200 114 F | SK3 300 114 | SK3 300 128 | SK3 300 117 F | SK3 300 131 F | SK3 500 123 | SK3 500 136 | SK3 500 127 F | SK3 500 140 F | SK3 800 151 | SK3 800 151 F | SK3 1500 175 | SK3 800 153 F | SK3 2500 246 | SK3 2500 252 F |
总长度(mm) | 62 | 69 | 62 | 69 | 72 | 80 | 72 | 80 | 84 | 94 | 84 | 94 | 93 | 105 | 93 | 105 | 99 | 111 | 102 | 114 | 114 | 128 | 117 | 131 | 123 | 136 | 127 | 140 | 151 | 151 | 175 | 184 | 246 | 252 |
孔径范围(mm) | 10-22 | 10-22 | 10-22 | 10-22 | 12-23 | 12-23 | 12-23 | 12-23 | 12-29 | 12-29 | 12-29 | 12-29 | 15-37 | 15-37 | 15-37 | 15-37 | 20-44 | 20-44 | 20-44 | 20-44 | 25-56 | 25-56 | 25-56 | 25-56 | 25-60 | 25-60 | 25-60 | 25-60 | 30-60 | 30-60 | 35-70 | 35-70 | 50-100 | 50-100 |
外径(mm) | 49 | 49 | 49 | 49 | 55 | 55 | 55 | 55 | 66 | 66 | 66 | 66 | 81 | 81 | 81 | 81 | 90 | 90 | 90 | 90 | 110 | 110 | 110 | 110 | 123 | 123 | 123 | 123 | 133 | 133 | 157 | 157 | 200 | 200 |
径向偏差±(mm) | 0.15 | 0.2 | 0.15 | 0.2 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.2 | 0.25 | 0.25 | 0.3 | 0.25 | 0.3 | 0.25 | 0.3 | 0.25 | 0.3 | 0.3 | 0.35 | 0.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 |
角向偏差±(degree) | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1 | 1.5 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 2 | 2.5 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
扭矩调节范围(Nm) |
5-10 8-20 |
5-10 8-20 |
7-15 | 7-15 |
10-25 20-40 |
10-25 20-40 |
8-20 16-30 |
8-20 16-30 |
10-30 25-80 |
10-30 25-80 |
20-40 30-60 |
20-40 30-60 |
20-70 45-150 80-200 |
20-70 45-150 80-200 |
20-60 40-80 80-150 |
20-60 40-80 80-150 |
30-90 60-160 140-280 |
30-90 60-160 140-280 |
80-140 130-200 |
80-140 130-200 |
100-200 150-240 220-400 |
100-200 150-240 220-400 |
120-180 160-300 |
120-180 160-300 |
80-200 200-350 300-500 |
80-200 200-350 300-500 |
60-150 100-300 250-500 |
60-150 100-300 250-500 |
400-650 500-800 600-900 |
200-400 450-800 |
650-850 700-1,200 1,000-1,800 |
1,000-1,250 1,250-1,500 |
1,500-2,000 2,000-2,500 2,300-2,800 |
1,400-2,200 1,800-2,700 |
