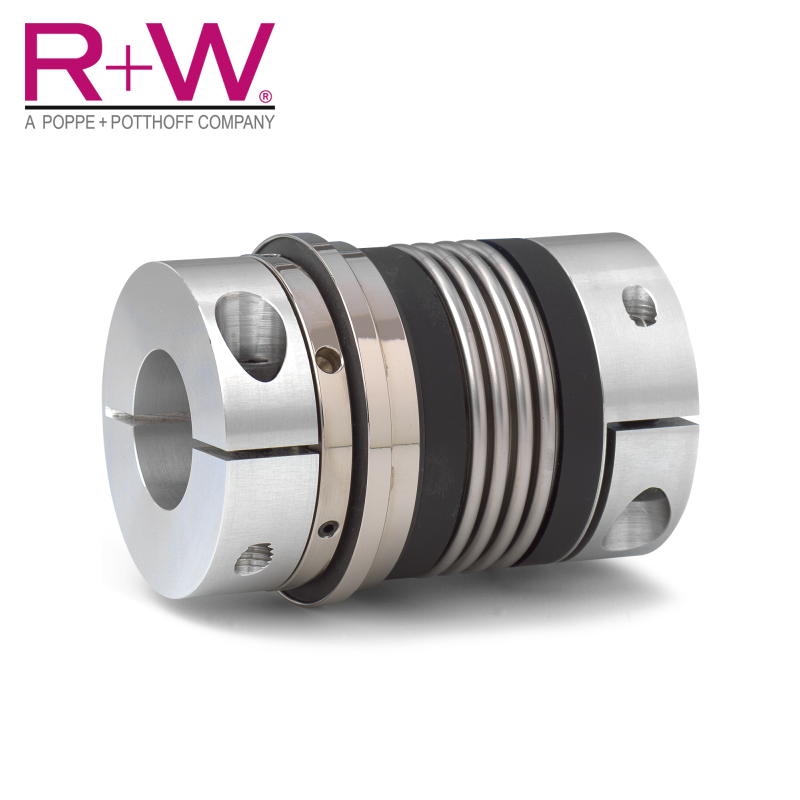

SK2-带夹紧轴套波纹管联轴器

带夹紧轴套和波纹管联轴器的直接驱动
规格：0.1-1800Nm
易于安装
可抵偿轴偏
扭矩可无极调整

在线留言资料下载

产品详情技术参数

结构：带夹紧套环和一侧螺钉ISO4762。

温度范围：-30到+120° C

间隙：通过粘着力极强的卡箍连接和既定原则，绝对无背隙。

使用寿命：按照技术规范操作，安全型联轴器可持久耐用且无需维护

配合间隙：轴套连接0.01 - 0.05毫米。

材料：

金属波纹管由高弹性不锈钢制成

安全部件：高强度硬化钢

夹紧套环：到80系列为铝制，从150系列起为钢制

技术参数：

额定扭矩：0.1 - 1.800 Nm

轴径为3 - 80毫米

SK2型安全联轴器产品特点：

易于安装的安全型联轴器

转动惯量小

具有错位补偿功能

一体式轴承适用于齿式皮带轮

扭矩无级可调

技术规格

	SK2 1.5	SK2 1.5 F	SK2 2		SK2 2 F		SK2 4.5		SK2 4.5 F		SK2 10		SK2 10 F		SK2 15		SK2 15 F		SK2 30		SK2 30 F		SK2 60		SK2 60 F		SK2 80		SK2 80 F		SK2 150		SK2 150 F		SK2 200		SK2 300		SK2 300 F		SK2 500		SK2 500 F		SK2 800	SK2 800 F	SK2 1500	SK2 1500 F
型号	SK2 1.5 42	SK2 1.5 42 F	SK2 2 46	SK2 2 51	SK2 2 46 F	SK2 2 51 F	SK2 4.5 57	SK2 4.5 65	SK2 4.5 57 F	SK2 4.5 65 F	SK2 10 65	SK2 10 74	SK2 10 65 F	SK2 10 74 F	SK2 15 75	SK2 15 82	SK2 15 75 F	SK2 15 82 F	SK2 30 87	SK2 30 95	SK2 30 87 F	SK2 30 95 F	SK2 60 102	SK2 60 112	SK2 60 102 F	SK2 60 112 F	SK2 80 115	SK2 80 127	SK2 80 117 F	SK2 80 129 F	SK2 150 116	SK2 150 128	SK2 150 118 F	SK2 150 130 F	SK2 200 128	SK2 200 140	SK2 300 139	SK2 300 153	SK2 300 142 F	SK2 300 156 F	SK2 500 163	SK2 500 177	SK2 500 167 F	SK2 500 181 F	SK2 800 190	SK2 800 201 F	SK2 1500 223	SK2 1500 232 F
总长度(mm)	42	42	46	51	46	51	57	65	57	65	65	74	65	74	75	82	75	82	87	95	87	95	102	112	102	112	115	127	117	129	116	128	118	130	128	140	139	153	142	156	163	177	167	181	190	201	223	232
孔径范围(mm)	3-8	3-8	4-12	4-12	4-12	4-12	5-14	5-14	5-14	5-14	6-16	6-16	6-16	6-16	10-26	10-26	10-26	10-26	12-30	12-30	12-30	12-30	15-32	15-32	15-32	15-32	19-42	19-42	19-42	19-42	19-42	19-42	19-42	19-42	24-45	24-45	30-60	30-60	30-60	30-60	35-60	35-60	35-60	35-60	40-75	40-75	50-80	50-80
外径(mm)	19	19	25	25	25	25	32	32	32	32	40	40	40	40	49	49	49	49	55	55	55	55	66	66	66	66	81	81	81	81	81	81	81	81	90	90	110	110	110	110	123	123	123	123	134	134	157	157
径向偏差±(mm)	0.15	0.15	0.15	0.20	0.15	0.20	0.20	0.25	0.20	0.25	0.20	0.30	0.20	0.30	0.15	0.20	0.15	0.20	0.20	0.25	0.20	0.25	0.20	0.25	0.20	0.25	0.20	0.25	0.20	0.25	0.20	0.25	0.20	0.25	0.25	0.3	0.25	0.3	0.25	0.3	0.3	0.35	0.3	0.35	0.35	0.35	0.35	0.35
角向偏差±(degree)	1	1	1	1.5	1	1.5	1.5	2	1.5	2	1.5	2	1.5	2	1	1.5	1	1.5	1	1.5	1	1.5	1	1.5	1	1.5	1	1.5	1	1.5	1	1.5	1	1.5	1.5	2	1.5	2	1.5	2	2	2.5	2	2.5	2.5	2.5	2.5	2.5
扭矩调节范围(Nm)	0.1-0.6 0.4-1 0.8-1.5	0.3-0.8 0.6-1.3	0.2-1.5 0.5-2	0.2-1.5 0.5-2	0.2-1 0.7-2	0.2-1 0.7-2	1-3 3-6	1-3 3-6	2.5-4.5	2.5-4.5	2-6 4-12	2-6 4-12	2-5 5-10	2-5 5-10	5-10 8-20	5-10 8-20	7-15	7-15	10-25 20-40	10-25 20-40	8-20 16-30	8-20 16-30	10-30 25-80	10-30 25-80	20-40 30-60	20-40 30-60	20-70 30-90	20-70 30-90	20-60 40-80	20-60 40-80	20-70 45-150 80-180	20-70 45-150 80-180	20-60 40-80 80-150	20-60 40-80 80-150	30-90 60-160 120-240	30-90 60-160 120-240	100-200 150-240 200-320	100-200 150-240 200-320	120-180 160-200	120-180 160-200	80-200 200-350 300-500	80-200 200-350 300-500	60-150 100-300 250-500	60-150 100-300 250-500	400-650 500-800 650-850	200-400 450-800	650-800 700-1,200 1,00-1,800	1,000-1,250 1,250-1,500
