当前位置: 首页 产品中心 R+W联轴器 R+W微型波纹管联轴器MK6
  • R+W微型波纹管联轴器MK6
  • R+W微型波纹管联轴器MK6

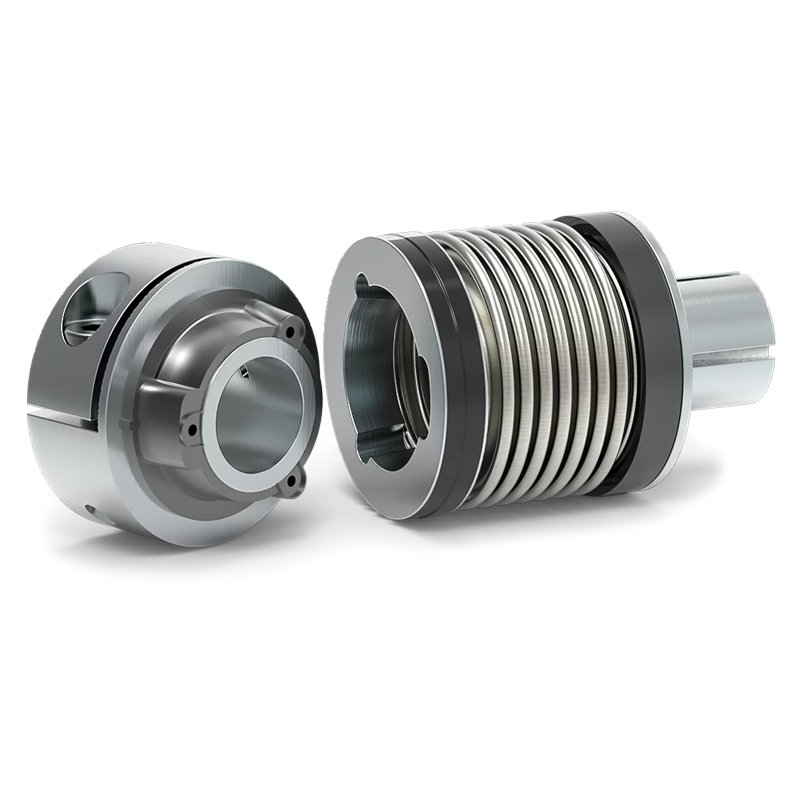

R+W微型波纹管联轴器MK6
带锥形扩张轴和锥形压入部分
规格:0.5-10Nm
可进行轴向安装
适用于较小的安装空间
解决了轴直径/孔径不匹配的问题


产品详情技术参数

结构:

一侧膨胀芯轴带锥形夹紧元件

一侧带夹紧套环和零背隙的锥形插拔连接

温度范围:-30到+120° C C

间隙:轴套连接0.01 - 0.05毫米

使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护

材料:

波纹管由高弹性不锈钢制成

夹紧套环和固定环:铝制

扩张轴套和锥形件(钢制)

技术参数:

额定扭矩:0.5 - 10 Nm

转速可达10000转/分钟。

> 10000转/分钟,按需求可达

轴径为3 - 20毫米

可根据客户要求提供轴头直径

MK6型微型波纹管联轴器产品特点:

零背隙,扭转刚性

具有错位补偿功能

易于安装和拆卸

绝电且隔热

自动调整

无磨损

转动惯量小


规格 5 15 20 45 100
额定扭矩 0.5 1.5 2 4.5 10
总长度(插入部分) 21/24/27
27/32 28/34/38 38/46 45/55
配合长度 12 14 16 20 21.5
内径范围 3-6.35 3-8 3-12.7 5-16 5-20
转动惯量 3.0/3.2/3.5 9.0/10 28/30/33 110/120 220/230
