  • BK6-带外夹紧环和锥形压入部分
  • BK6-带外夹紧环和锥形压入部分

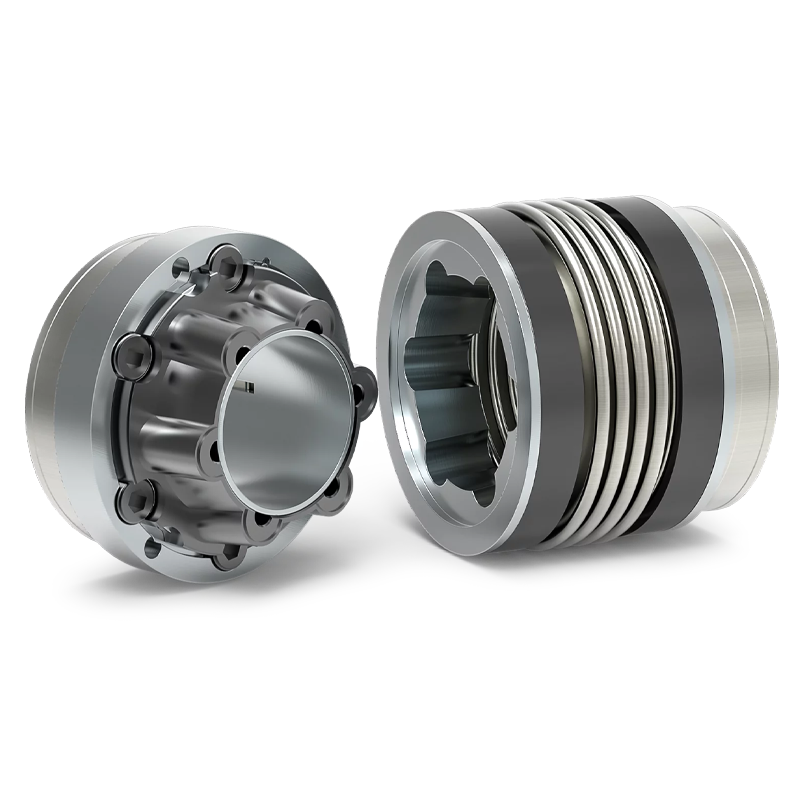

BK6-带外夹紧环和锥形压入部分
  • 可轴向安装
  • 易于安装和拆卸
  • 绝缘和绝热
  • 零背隙，高抗扭刚性


在线留言 资料下载
产品详情技术参数

  • 特性

    • 可轴向安装
    • 易于安装和拆卸
    • 绝缘和绝热
    • 零背隙，高抗扭刚性


    温度范围
    • -30°C至+100°C（-22°F至+212°F）


    设计
    • 配备两个锥形锁紧环，其中一个锥形压入部分有锥形部分凸缘。
    • 可承受1.5倍额定扭矩短暂过载

    材料
    • 波纹管: 高性能不锈钢
    • 轴套: 钢
    • 锥形压入部分: 高强度塑料


    • 使用寿命

      • 只要不超过技术极限，R+W波纹管联轴器具有抗疲劳性、耐磨，免维护。


      配合间隙

      • 轴/轴套的总间隙为0.01–0.025 mm


      特殊解决方案

      • 可根据要求提供各种材料、公差、规格和性能等级，用于特殊定制应用


      ATEX（可选）
      • 对于危险区域1/21 and 2/22,在94/9/EG标准下，金属波纹管可安全使用


    BK6 15 BK6 30 BK6 60 BK6 150 BK6 300 BK6 500 BK6 800 BK6 1500
    型号 BK6 15 58 BK5 15 65 BK6 30 68 BK6 30 76 BK6 60 79 BK6 60 89 BK6 150 97 BK6 150 109 BK6 300 113 BK6 300 127 BK6 500 132 BK6 500 145 BK6 800 140 BK6 1,500 158
    额定扭矩(Nm) 15 15 30 30 60 60 150 150 300 300 500 500 800 1,500
    联轴器长度(mm) 58 65 68 76 79 89 97 109 113 127 132 145 140 158
    孔径范围H7(mm) 10-22 10-22 12-24 12-24 12-32 12-32 15-40 15-40 24-56 24-56 30-60 30-60 40-62 50-75
    外径(mm) 49 49 55 55 66 66 81 81 110 110 124 124 133 157
    抗扭刚性(10³ Nm/rad） 10 8 20 14 38 28 88 55 225 175 255 245 400 660
