  • BK4-带锥形轴
  • BK4-带锥形轴

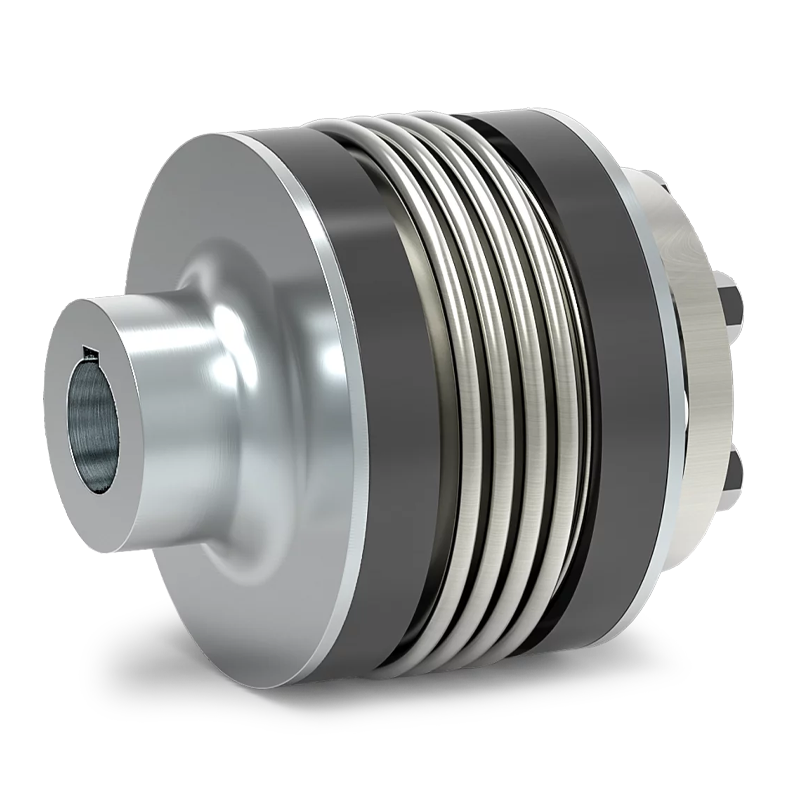

BK4-带锥形轴
  • 适用于锥形轴
  • 易于安装和拆卸
  • 高同轴度


在线留言 资料下载
产品详情技术参数

  • 特性

    • 适用于锥形轴
    • 易于安装和拆卸
    • 高同轴度


    温度范围
    • -30°C至+100°C（-22°F至+212°F）


    设计
    • 锥形夹紧系统对应 1:10 圆锥形孔，并配备键槽
    • 可承受1.5倍额定扭矩短暂过载。

    材料
    • 波纹管: 高性能不锈钢
    • 轴套: 钢


    • 使用寿命

      • 只要不超过技术极限，R+W波纹管联轴器具有抗疲劳性、耐磨，免维护。


      配合间隙

      • 轴/轴套的总间隙为0.01–0.025 mm


      特殊解决方案

      • 可根据要求提供各种材料、公差、规格和性能等级，用于特殊定制应用


      ATEX（可选）
      • 对于危险区域1/21 and 2/22,在94/9/EG标准下，金属波纹管可安全使用



    BK4 15 BK430 BK4 60 BK4 150
    型号 BK4 15 47 BK4 15 54 BK4 30 68 BK4 30 76 BK4 60 72 BK4 60 82 BK4 150 82 BK4 150 94
    额定扭矩(Nm) 15 15 30 30 60 60 150 150
    联轴器长度(mm) 47 54 68 76 72 82 82 94
    孔径范围H7(mm) 10-22 10-22 12-23 12-23 12-29 12-29 15-37 15-37
    外径(mm) 49 49 55 55 66 66 81 81
    抗扭刚性(10³ Nm/rad） 20 15 39 28 76 55 175 110
    锥形直径 Ø（发那科电机(mm) 11 11 16 16 16 16 16 16
