  • BK3-带锥形夹紧轴套
  • BK3-带锥形夹紧轴套

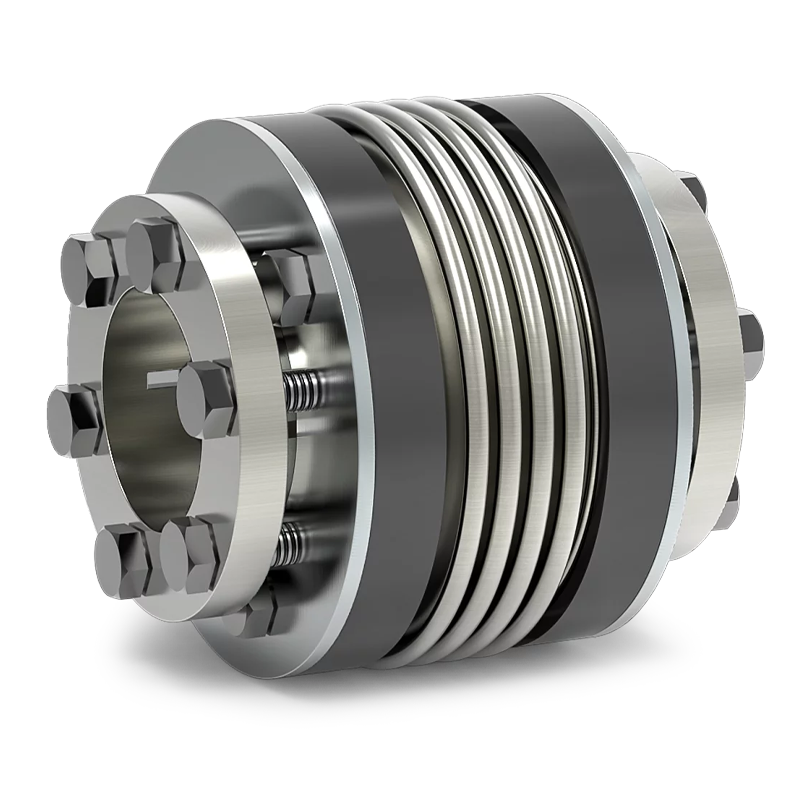

BK3-带锥形夹紧轴套
  • 高夹紧力
  • 高扭矩型
  • 紧凑设计


在线留言 资料下载
产品详情技术参数
  • 特性
    • 高夹紧力
    • 高扭矩型
    • 紧凑设计


    温度范围
    • -30°C至+100°C（-22°F至+212°F）


    设计
    • 两个锥形夹紧轴套以高同心度安装到柔性波纹管上。
    • 可承受1.5倍额定扭矩短暂过载。


    材料
    • 波纹管: 高性能不锈钢
    • 轴套: 钢


    • 使用寿命

      • 只要不超过技术极限，R+W波纹管联轴器具有抗疲劳性、耐磨，免维护。


      配合间隙

      • 轴/轴套的总间隙为0.01–0.05 mm


      特殊解决方案

      • 可根据要求提供各种材料、公差、规格和性能等级，用于特殊定制应用


      ATEX（可选）
      • 对于危险区域1/21 and 2/22,在94/9/EG标准下，金属波纹管可安全使用


    BK3 15 BK3 30 BK3 60 BK3 150 BK3 200 BK3 300 BK3 500 BK3 800 BK3 1500 BK3 4000 BK3 6000 BK3 10000
    型号 BK3 15 48 BK3 15 55 BK3 30 57 BK3 30 65 BK3 60 66 BK3 60 76 BK3 150 75 BK3 150 87 BK3 200 78 BK3 200 90 BK3 300 89 BK3 300 103 BK3 500 97 BK3 500 110 BK3 800 114 BK3 1500 141 BK3 4000 195 BK3 6000 210 BK3 10000 217
    额定扭矩(Nm) 15 15 30 30 60 60 150 150 200 200 300 300 500 500 800 1,500 4,000 6,000 10,000
    联轴器长度(mm) 48 55 57 65 66 76 75 87 78 90 89 103 97 110 114 141 195 210 217
    孔径范围H7(mm) 10-22 10-22 12-23 12-23 12-30 12-30 15-37 15-37 15-44 15-44 24-60 24-60 24-60 24-60 30-60 35-70 50-100 60-140 70-180
    外径(mm) 49 49 55 55 66 66 81 81 90 90 110 110 124 124 133 157 200 253 303
    抗扭刚性(10³ Nm/rad） 20 15 39 28 76 55 175 110 191 140 450 350 510 510 780 1,304 3,400 5,700 10,950
