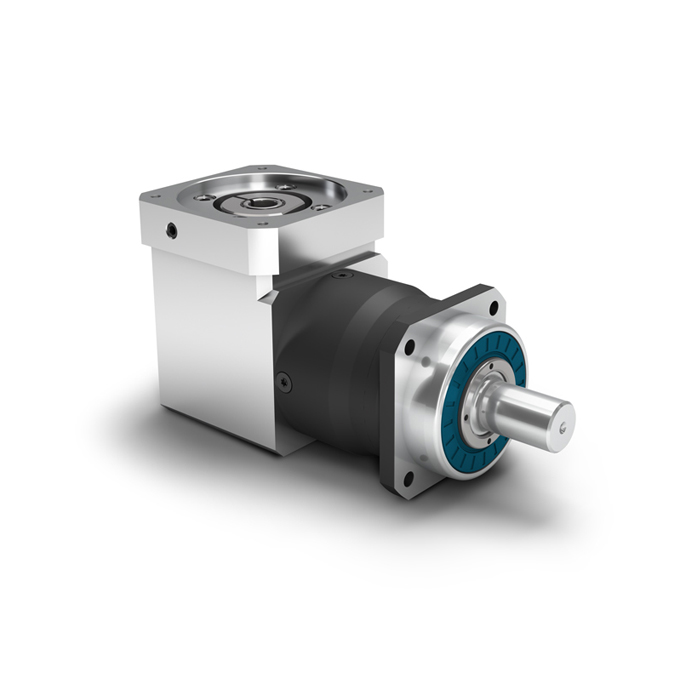

经济型系列直角减速机WPLHE，在PLHE基础上优化的直角行星减速机。
采用正方形输出法兰，配备预紧的圆锥滚子轴承。
径向轴密封，输出端带轴超长定心环。
输出轴可选用花键或小齿轮。
减速机参数
| WPLHE060 | WPLHE080 | WPLHE120 | 等级 | |
| 传动比 |
3,4,5,7,8,10 |
1 | ||
|
9,12,15,16,20,25,32,40,64,100 |
2 | |||
|
满载时效率 |
94 |
|||
| 最低工作温度/最高工作温度 |
-25/90 |
|||
| 防护等级 |
IP65 |
|||
| 标准回程间隙 | ＜16-＜18 | ＜13-＜15 | ＜11-＜13 | |
| 抗扭刚度 | 2.0-4.2 | 4.3-11.5 | 11.2-26.0 | |
| 减速机重量 | 2.3-2.5 | 4.6-5.1 | 10.9-12.8 | |
| 运行噪音 | 70 | 73 | 75 | |
输出轴载荷
| WPLHE060 | WPLHE080 | WPLHE120 | ||
| 20,000 h 的径向力 / 30,000 h 的径向力 | N | 3200 | 4800 - 5500 | 5400 - 6000 |
| 20,000 h 的轴向力 / 30,000 h 的轴向力 | N | 3900 - 4400 | 5700 - 6400 | 7000 - 8000 |
| 20,000 h 倾斜力矩 | Nm | 191 | 383 | 488 |
几何尺寸
| WPLHE060 | WPLHE080 | WPLHE120 | 等级 | ||
| 输出轴直径 | mm | 16 | 22 | 32 | |
| 输出端定位凸台直径 | mm | 60 | 70 | 90 | |
| 箱体直径 | mm | 60 | 80 | 115 | |
| 输出端法兰外方 | mm | 70 | 80 | 110 | |
| 总长 | mm | 168.0 | 209.5 | 272.5 | 1 |
| 180.5 | 227.5 | 300.0 | 2 | ||
| 输出轴轴长 |
mm |
48 |
56 | 88 |
