  • BK2-带夹紧轴套
  • BK2-带夹紧轴套

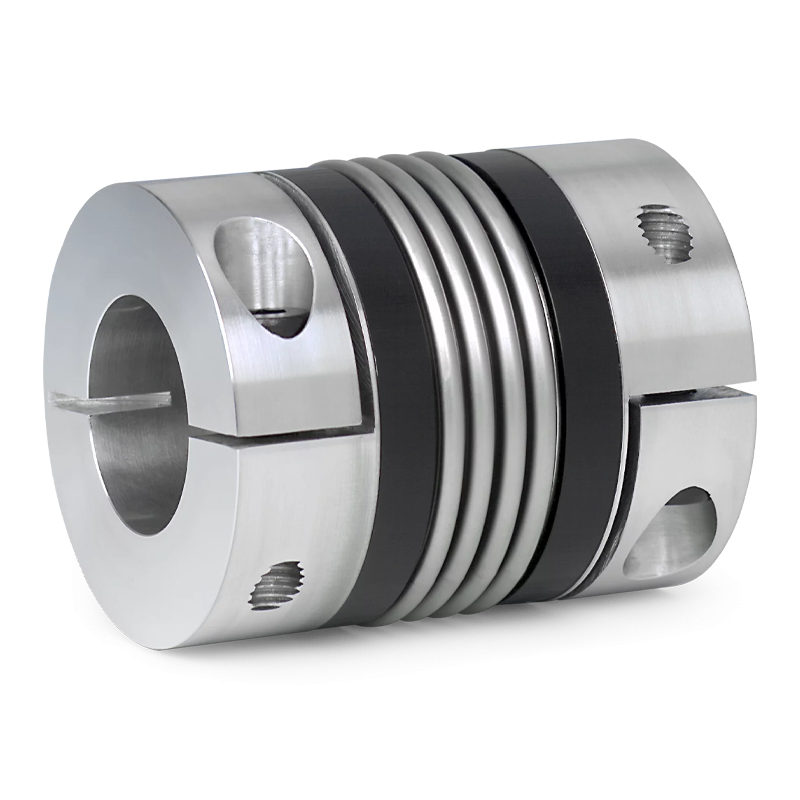

BK2-带夹紧轴套

易于安装

可选: 规格在800及以上可选配螺栓张拉系统
重量轻，低转动惯量
在线留言 资料下载
产品详情技术参数
  • 特性
    • 易于安装
    • 可选: 规格在800及以上可选配螺栓张拉系统

    • 重量轻，低转动惯量


  • 温度范围

    • -30°C至+100°C（-22°F至+212°F）


  • 设计
    • 两个夹紧轴套以高同心度安装到柔性波纹管上。

    • 可承受1.5倍额定扭矩短暂过载。


  • 材料
    • 波纹管: 高性能不锈钢
    • 轴套：
      • 80规格以下–铝，可选钢

      • 150规格以上-钢


  • 使用寿命

    • 只要不超过技术极限，R+W波纹管联轴器具有抗疲劳性、耐磨，免维护。


  •  配合间隙

    • 轴/轴套的总间隙为0.01–0.05 mm


  • 特殊解决方案

    • 可根据要求提供各种材料、公差、规格和性能等级，用于特殊定制应用


  • ATEX（可选）

    • 对于危险区域1/21 and 2/22,在94/9/EG标准下，金属波纹管可安全使用


BK2 15 BK2 30 BK2 60 BK2 80 BK2 150 BK2 200 BK2 300 BK2 500 BK2 800 BK2 1500 BK2 4000 BK2 6000 BK2 10000
型号 BK2 15 59 BK2 15 66 BK2 15 99 BK2 30 69 BK2 30 77 BK2 30 113 BK2 60 83 BK2 60 93 BK2 60 130 BK2 80 94 BK2 80 106 BK2 80 143 BK2 150 95 BK2 150 107 BK2 150 144 BK2 200 105 BK2 200 117 BK2 200 163 BK2 300 111 BK2 300 125 BK2 300 200 BK2 500 133 BK2 500 146 BK2 500 169 BK2 800 140 BK2 800 179 BK2 1500 166 BK2 1500 230 BK2 4000 225 BK2 6000 252 BK2 10000 288
额定扭矩(Nm) 15 15 15 30 30 30 60 60 60 80 80 80 150 150 150 200 200 200 300 300 300 500 500 500 800 800 1,500 1,500 4,000 6,000 10,000
联轴器长度(mm) 59 66 99 69 77 113 83 93 130 94 106 143 95 107 144 105 117 163 111 125 200 133 146 169 140 179 166 230 225 252 288
孔径范围H7(mm) 8-28 8-28 8-28 10-30 10-30 10-30 12-35 12-35 12-35 14-42 14-42 14-42 19-42 19-42 19-42 22-45 22-45 22-45 24-60 24-60 24-60 35-60 35-60 35-60 40-75 40-75 50-80 50-80 50-90 60-140 70-180
外径(mm) 49 49 49 55 55 55 66 66 66 81 81 81 81 81 81 90 90 90 110 110 110 124 124 124 134 134 157 157 200 253 303
抗扭刚性(10³ Nm/rad） 20 15 14 39 28 27 76 55 54 129 85 84 175 110 97 191 140 135 450 350 340 510 500 400 780 711 1,304 1,180 3,400 5,700 10,950
