R+W联轴器在测试台行业的应用型号

行业新闻|2022-10-11| 深圳维动自动化

为了保证产品在应用过程中满足客户的需求,需要进行精密的设计和计算。今天介绍的应用在测试台的联轴器,需要让其性能保持良好的状态。测试台需要经过严格的测试、测量,对灵活性、以及精度的要求是高标准的,这就意味着联轴器需要高效且可靠。在测试台中使用的联轴器需要考虑扭矩、转速、动平衡性、抗扭刚性、轴偏差、转动惯量和可用安装空间等多个方面。


扭力限制器则是测试台上使用的精密联轴器的进一步应用。它是保护传动系统的部件,比如保护扭矩传感器和齿轮,在发生机器损坏时不会出现扭矩过载以及其他潜在损坏。这样也减少了停机时间,提高了系统的可用性。


我们在该领域中的一个最新应用案例:应用于非标测试台架的安全型联轴器


客户对于联轴器产品的选择的综合要求较高,且NEV行业目前测试标准要求高——所有部件抽检提升为所有必检,有些被测件价值很高,如发动机等。因此,R+W高品质,零背隙紧凑设计的SK1系列安全型联轴器可满足客户的高测试要求,能够满足精确地在指定扭矩脱开,保护设备免受损害。


安全型联轴器(机械式保护)相比其他类型联轴器+电保护模式,响应速度更快(在2-4ms),能够更加精准地跳脱扭矩。同时配备平头螺栓可节省安装空间。

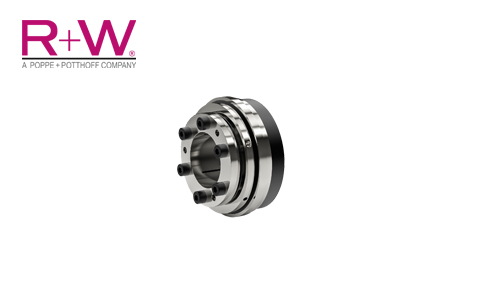

R+W安全型联轴器SK1系列为间接驱动产品,结构紧凑、可拓展性强;且SK1可节约停机检修时间、保护高价值备测件、提升生产效率;


联轴器的技术参数:


型号:SK1/2500/F/XX


转速:3000 rpm


孔径:F7公差


螺栓:根据ISO4017标准,M16x45, 12.9级钢制平头螺栓


测试结果:


SK1与测试台架相适配,能够精确地保护被测件,保护设备免受因停机而可能造成的损害!


测试台行业一般选用型号


LP4:高刚性,平衡设计


LPF:适合法兰盘扭力限制器


适用测试台的波纹管联轴器

BKM:结构紧凑、高抗扭刚性、轴式扭矩传感器连接


BKC:低重量、低转动惯量


SP3:对称设计、高平衡性、适用于高纠偏、高转速需求


BK5/BK6:适合盲装及频繁拆装场景、一个本体可配多个安装接头、提高安装效率


BK8:适配于法兰式扭矩传感器


BKH:可径向安装、易于维护


MKS:专为高速系统定制、平衡性佳


适用于测试台的弹性联轴器


EK6:高同轴度、减振、高夹紧力


SP6:高同轴度、减振、高夹紧力


EKH:可径向安装、减振、易于拆装


除了这里描述的系列之外,还可以提供扭矩范围在0.1到2800Nm之间的微型安全联轴器。除了安全型联轴器外,各种金属波纹管联轴器、弹性体联轴器、齿式联轴器和连节轴可为客户提供多种解决方案。考虑不断增长的需求,可根据客户的要求开发新产品和提供特殊解决方案。精确扭矩传递解决方案的专业知识,以优化各种试验台架,使公司能够详细计划并将成本降至最低。为确保单个部件的开发满足客户具体的要求,需要进行越来越复杂的设计和计算,而测试台在这方面就有着重要的作用。
