  • EK1-带键槽安装，经济型
  • EK1-带键槽安装，经济型

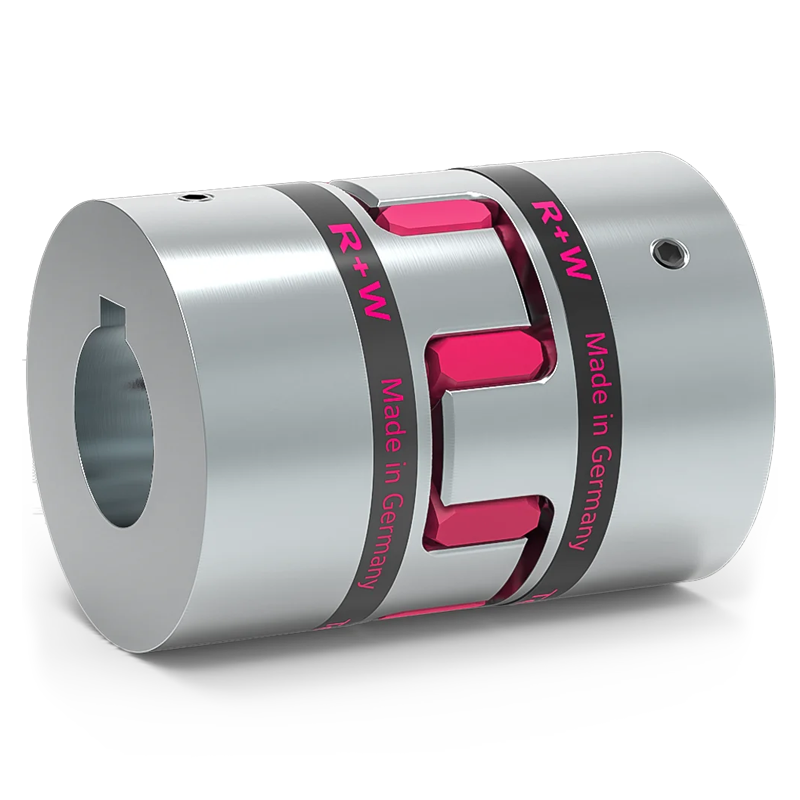

EK1-带键槽安装，经济型

  • 经济型设计
  • 高同心度
  • 低背隙（键槽）
在线留言 资料下载
产品详情技术参数

  • 特性


    • 经济型设计
    • 高同心度

    • 低背隙（键槽）


  • 材料
    • 轴套：规格450及以上-高强度铝，规格800及以上-钢，规格2500及以上-球墨铸铁
    • 弹性体：耐磨热稳定 TPU
  • 温度范围
    • 取决于弹性体
  • 设计
    • 两个同心加工的轴套带弯曲钳口，键槽和紧固螺钉
    • 规格2500以上的弹性体包含5个弹性体



EK1 2 EK1 5 EK1 10 EK1 20 EK1 60 EK1 150 EK1 300 EK1 400 EK1 450 EK1 600 EK1 800 EK1 2500 EK1 4500 EK1 9500
型号 EK1 2 A EK1 2 B EK1 2 C EK1 5 A EK1 5 B EK1 5 C EK1 10 A EK1 10 B EK1 10 C EK1 20 A EK1 20 B EK1 20 C EK1 60 A EK1 60 B EK1 60 C EK1 150 A EK1 150 B EK1 150 C EK1 300 A EK1 300 B EK1 300 C EK1 400 A EK1 400 B EK1 400 C EK1 450 A EK1 450 B EK1 450 C EK1 600 A EK1 600 B EK1 600 C EK1 800 A EK1 800 B EK1 800 C EK1 2500 A EK1 2500 B EK1 4500 A EK1 4500 B EK1 9500 A EK1 9500 B
额定扭矩(Nm) 2 2.4 0.5 9 12 2 12.5 16 4 17 21 6 60 75 20 160 200 42 325 405 84 410 520 90 530 660 95 700 840 150 950 1,100 240 1,950 2,450 5,000 6,200 10,000 12,500
孔径范围(mm) 3-9 3-9 3-9 6-15 6-15 6-15 6-18 6-18 6-18 8-25 8-25 8-25 12-32 12-32 12-32 19-38 19-38 19-38 20-45 20-45 20-45 25-50 25-50 25-50 28-60 28-60 28-60 30-70 30-70 30-70 32-80 32-80 32-80 30-95 30-95 40-130 40-130 50-170 50-170
外径(mm) 15 15 15 25 25 25 32 32 32 42 42 42 56 56 56 66.5 66.5 66.5 82 82 82 95 95 95 102 102 102 120 120 120 136.5 136.5 136.5 160/154 160/154 225/190 225/190 290/240 290/240
标准转速(rpm) 15,000 15,000 15,000 15,000 15,000 15,000 13,000 13,000 13,000 12,500 12,500 12,500 11,000 11,000 11,000 10,000 10,000 10,000 9,000 9,000 9,000 8,500 8,500 8,500 8,000 8,000 8,000 6,800 6,800 6,800 4,000 4,000 4,000 3,500 3,500 3,000 3,000 2,000 2,000
总长度(mm) 20 20 20 34 34 34 35 35 35 66 66 66 78 78 78 90 90 90 114 114 114 120 120 120 126 126 126 147 147 147 162 162 162 213 213 272 272 341 341
可缩短的长度(mm) 4 4 4 6 6 6 6 6 6 19 19 19 22 22 22 26 26 26 32 32 32 35 35 35 37 37 37 40 40 40 43 43 43 69 69 89 89 110 110
