精密型WPSFN直角法兰输出空心轴减速机尺寸图纸

2022-05-06|admin

WPSFN是NEUGART一款配有法兰输出轴和空心轴的齿轮直角行星减速机,凭借标准化的法兰接口能够轻松快速集成到系统中。通过准双曲面齿轮和斜齿行星系统优化同步运行功能,实现加工表面的质量。转角盘式输出行星减速机图纸下载,全系列减速机型号图纸下载,不同尺寸速比减速机图纸联系技术在线下载或提供选型样本。

WPSFN法兰直角减速机结构尺寸图:

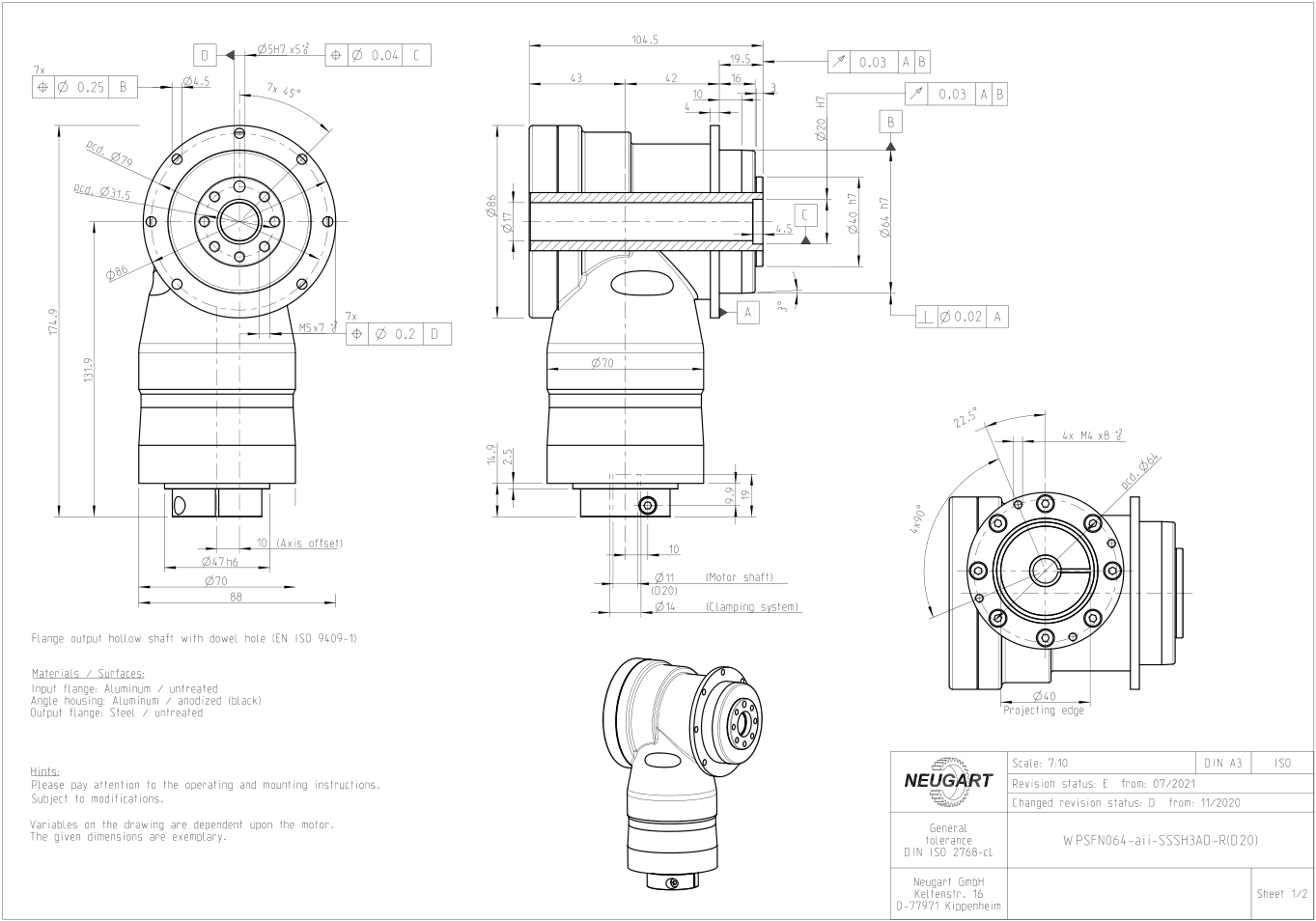

WPSFN64直角法兰减速机尺寸图

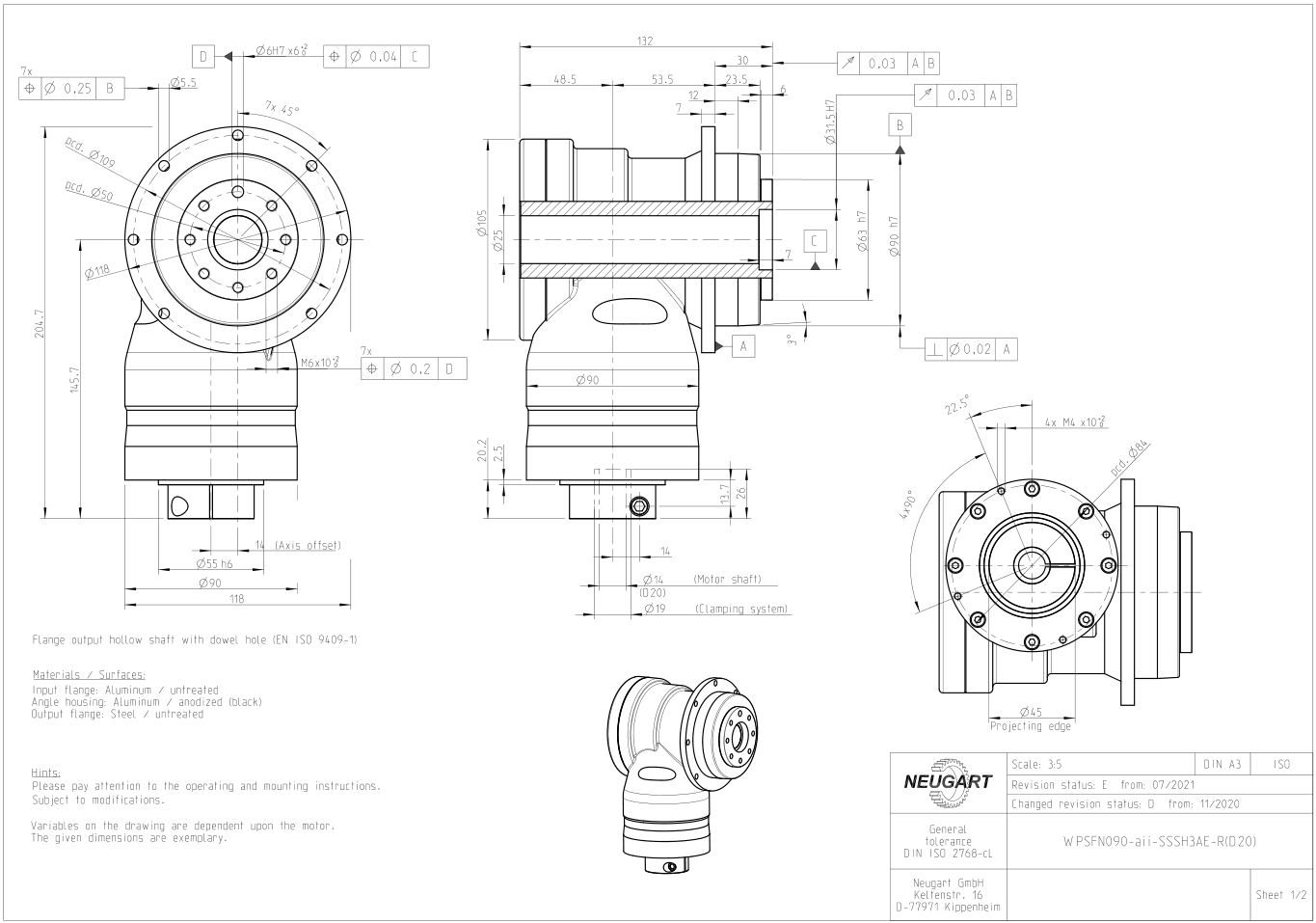

WPSFN90直角法兰减速机尺寸图

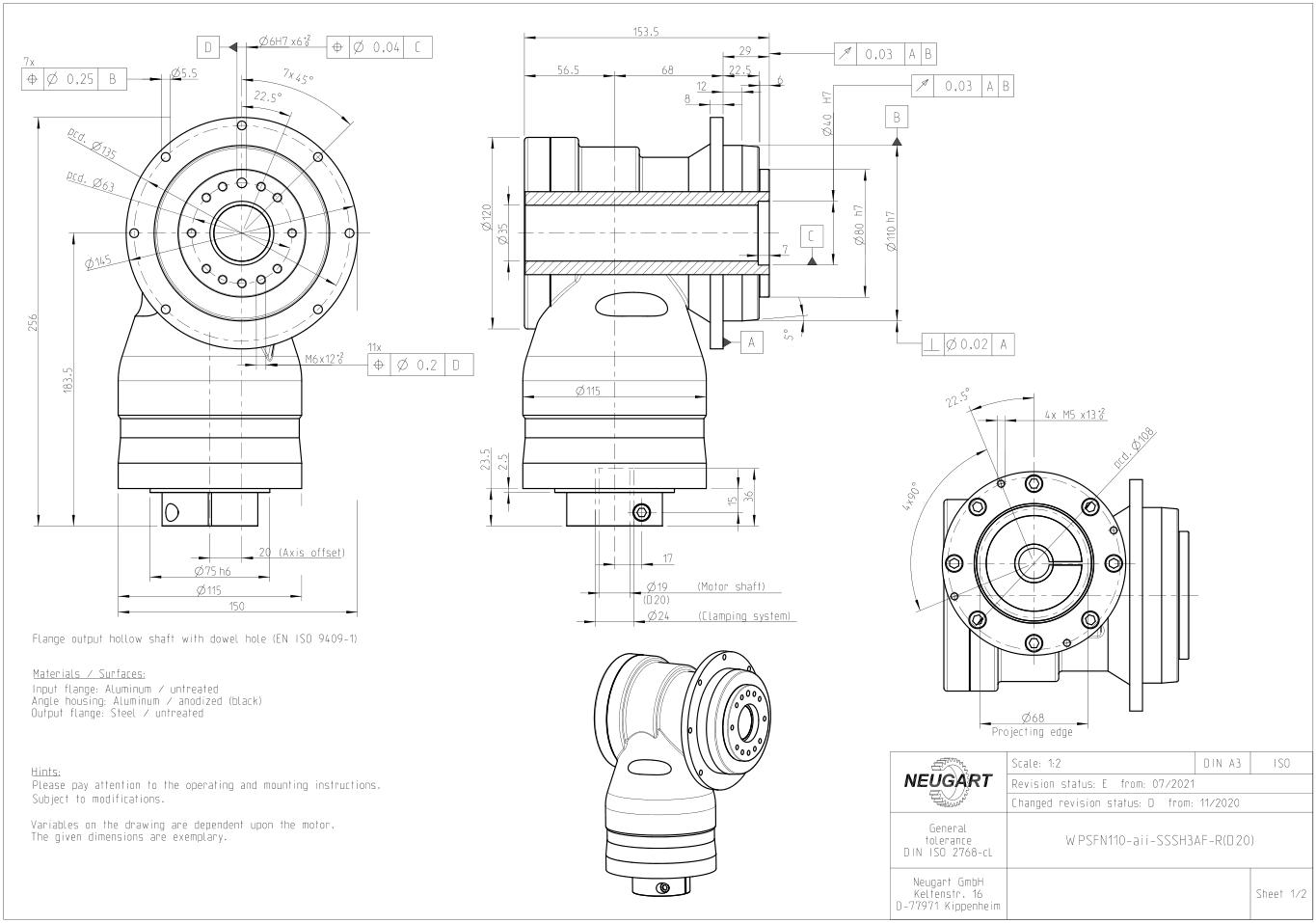

WPSFN110直角法兰减速机尺寸图

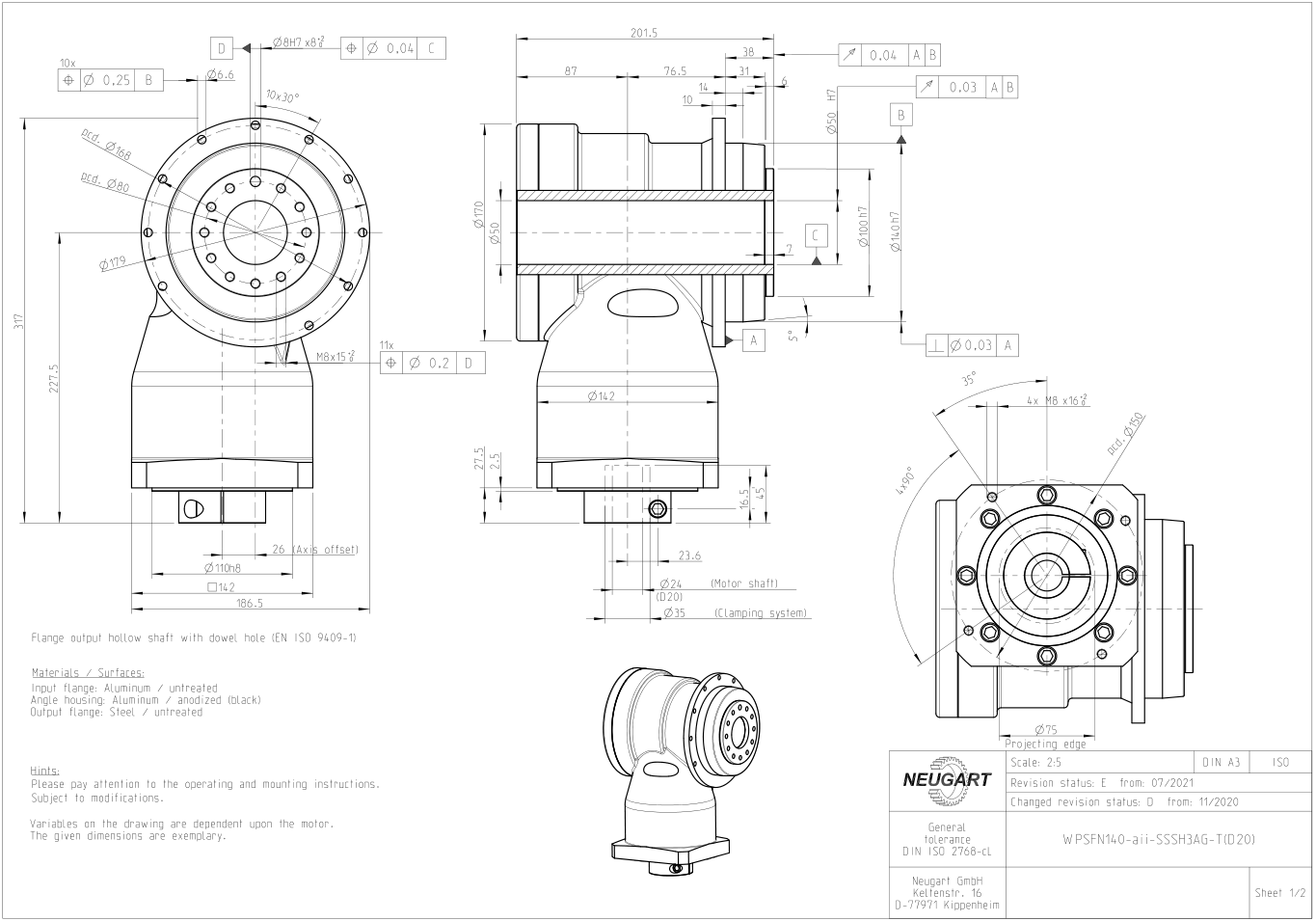

WPSFN140直角法兰减速机尺寸图


WPSFN法兰直角空心轴减速机尺寸图纸下载:

WPSFN064参考图纸.zip

WPSFN090参考图纸.zip

WPSFN110参考图纸.zip

WPSFN140参考图纸.zip


以上为行星减速机基础型号参考,具体型号选型可联系技术或在线服务。行星减速机价格需要技术确认型号后报价,具体型号报价请联系在线客服或是工程师!
